HSG型工程機械液壓缸

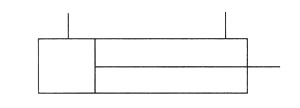

一.圓形符號
二.使用范圍 HSG系列雙作用單活塞桿式液壓缸，式液壓系統中作往復運動的執行機構。其結構簡單，工作可靠，裝拆方便，易于維修，可帶緩沖裝置及連接方式多樣等特點。除適用于工程機械外，也適用于起重運輸機械、礦山機械、建筑機械、車輛、船舶、冶金及其他機械等。

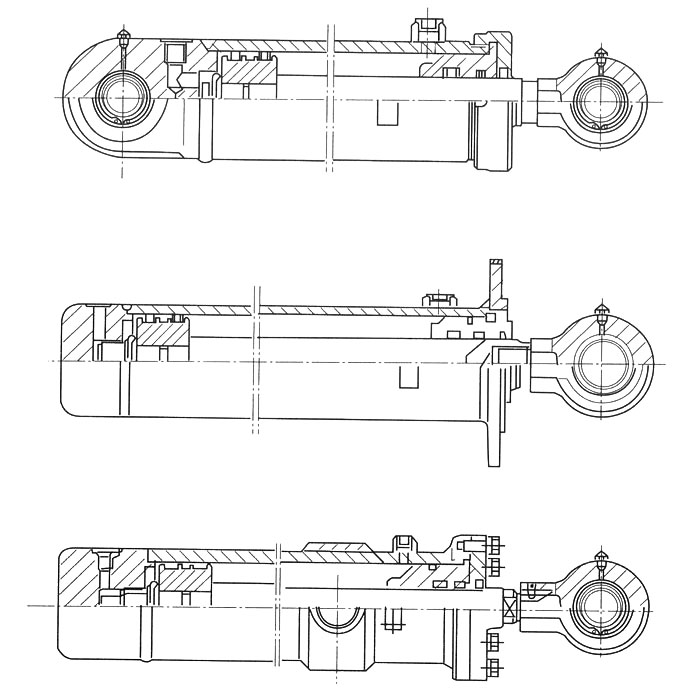

三.結構示意圖

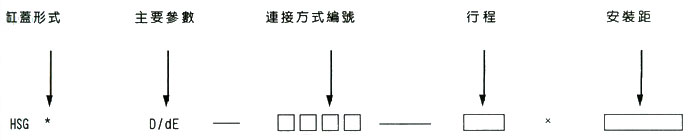

四.型號意義
缸頭、缸筒連接方式
|
編號
|
連接方式
|
備注
|
|
1
|
缸頭耳環帶襯套
|
|
|
2
|
缸頭耳環裝關節軸承
|
|
3
|
較軸
|
用于缸徑D≥Ф80的液壓缸
|
|
4
|
端部法蘭
|
|
5
|
中部法蘭
|
五.活塞桿端連接方式表
|
編號
|
連接方式
|
備注
|
|
1
|
桿端外螺紋
|
|
|
2
|
桿端內螺紋
|
用于缸徑在≥Ф63
|
|
3
|
桿端外螺紋桿頭耳環帶襯套
|
|
|
4
|
桿端內螺紋桿頭耳環帶襯套
|
用于缸徑在≥Ф63
|
|
5
|
桿端外螺紋桿頭耳環裝關節軸承
|
|
|
6
|
桿端內螺紋桿頭耳環裝關節軸承
|
用于缸徑在≥Ф63
|
|
7
|
整體活塞耳環帶襯套
|
|
|
8
|
整體式活塞桿耳環裝關節軸承
|
|
|
9
|
桿端為光孔
|
缸徑Ф80≤DФ≤220的液壓缸
|
六.緩沖部位表
|
編號
|
部位
|
備注
|
|
0
|
不帶緩沖
|
40、50、63缸徑不帶緩沖
|
|
1
|
兩端帶緩沖
|
|
|
2
|
缸頭帶緩沖
|
速比ψ=2時只有缸端帶緩沖
|
|
3
|
桿頭端帶緩沖
|
|
七.性能參數
|
型號
|
公稱壓力（MPa）
|
缸徑
|
速比ψ
|
非鉸軸中法蘭連接的max小行程
|
|
缸蓋連接型號
|
1.46
|
2
|
|
螺紋
|
內卡鍵
|
法蘭
|
桿徑
|
max大行程
|
桿徑
|
max大行程
|
|
HSGL40/dE
|
|
|
16
|
40
|
22
|
400
|
25Δ
|
480
|
不限
|
|
HSGL50/dE
|
|
|
50
|
28
|
500
|
32Δ
|
600
|
|
HSGL63/dE
|
|
|
63
|
35
|
630
|
45
|
750
|
|
HSGL80/dE
|
HSGK80/dE
|
|
80
|
45
|
800
|
55
|
950
|
30
|
|
HSGL90/dE
|
HSGK90/dE
|
|
90
|
50
|
900
|
63
|
1080
|
40
|
|
|
HSGK100/dE
|
HSGF100/dE
|
100
|
55
|
1000
|
70
|
1200
|
40
|
|
|
HSGK110/dE
|
HSGF110/dE
|
110
|
63
|
1100
|
80
|
1320
|
45
|
|
|
HSGK125/dE
|
HSGF125/dE
|
125
|
70
|
1250
|
90
|
1500
|
45
|
|
|
HSGK140/dE
|
HSGF140/dE
|
140
|
80
|
1400
|
100
|
1680
|
50
|
|
|
HSGK150/dE
|
HSGF150/dE
|
150
|
85
|
1500
|
105
|
1800
|
55
|
|
|
HSGK160/dE
|
HSGF160/dE
|
160
|
90
|
1600
|
110
|
1900
|
55
|
|
|
HSGK180/dE
|
HSGF180/dE
|
180
|
100
|
1800
|
125
|
2150
|
55
|
|
|
HSGK200/dE
|
HSGF200/dE
|
200
|
110
|
2000
|
140
|
2400
|
60
|
|
|
HSGK220/dE
|
HSGF220/dE
|
220
|
125
|
2200
|
160
|
2640
|
60
|
|
|
HSGK250/dE
|
HSGF250/dE
|
250
|
140
|
2500
|
180
|
3000
|
60
|
|
|
|
HSGF320/dE
|
320
|
180
|
3200
|
220
|
3840
|
60
|
使用要求：
1.液壓缸使用的油液必須保持干凈、清潔、定期檢查、更換，系統內須設慮油裝置。
2.本液壓缸本身沒有排氣裝置，用戶在系統上應考慮排氣裝置以防液壓缸在進行中產生爬行氣穴等不良現象。
3.滑動部分的密封件是易損件，用戶應準備一些備件，以便及時更換。
4.液壓缸使用時應負荷作用在液壓缸的中心線上，避免承受較大的偏心載荷，長行程的液壓缸必要時可加中間支承，以防軸線彎曲變形。
5.液壓缸長期不用，好每半年讓其正常動作數次。
6.使用介質溫度范圍-20~+80℃.
7.活塞桿伸出參考速度7.2m/min。
8.液壓缸命名用油液運動粘度20~32mm2/s。
注:1.速比ψ，系指活塞有效面積興活塞桿腔有效面積之比。
2.帶有Δ者為ψ=1.7
3.max大行程原則上是：ψ=1.46時，S=10D，ψ=2時，S=12D，式中：S – 行程，D – 缸徑
4.用戶所需行程大于表中規定的max大行程時，應通過雙方協商解決。 5.1MPa約等于10kgf/cm2。
八.液壓缸密封件配套表
|
缸徑D
|
桿徑d
|
YJ326-87
|
GB1235-76
|
YJ352-87
|
YJ324-87
|
|
Yx形密封圈
|
擋圈
|
0形密封圈
|
G形密封圈
|
K形塵圈
|
|
橡膠1-3
|
MC尼龍6
|
橡膠1-3
|
|
40
|
22
|
D40
|
d22
|
A40*1.5
|
B22*1.5
|
40*3.1
|
16*2.4
|
G22
|
K22
|
|
25
|
d25
|
B22*1.5
|
G25
|
K25
|
|
50
|
28
|
D50
|
d28
|
A50*1.5
|
B28*1.5
|
50*3.1
|
20*2.4
|
G28
|
K28
|
|
32
|
d32
|
B32*1.5
|
G32
|
K32
|
|
63
|
35
|
D63
|
d35
|
A63*2
|
B35*1.5
|
63*3.1
|
28*3.1
|
G35
|
K35
|
|
45
|
d45
|
B45*1.5
|
G45
|
K45
|
|
80
|
45
|
D80
|
d45
|
A80*2
|
B45*1.5
|
80*3.1
|
32*3.1
|
G45
|
K45
|
|
55
|
d55
|
B55*1.5
|
G55h
|
K55
|
|
90
|
50
|
D90
|
d50
|
A90*2
|
B50*1.5
|
90*3.1
|
35*3.1
|
G50
|
K50
|
|
63
|
d63
|
B63*2
|
G63h
|
K63h
|
|
100
|
55
|
D100
|
d55
|
A100*2
|
B55*2
|
100*3.1
|
40*3.1
|
G55h
|
K55
|
|
70
|
d70
|
B70*2
|
G70h
|
K70h
|
|
110
|
63
|
D110
|
d63
|
A110*2
|
B63*2
|
110*3.1
|
45*3.1
|
G63h
|
K63h
|
|
80
|
d80
|
B80*2
|
G80h
|
K80h
|
|
125
|
70
|
D125
|
d70
|
A125*2
|
B70*2
|
125*3.1
|
50*3.1
|
G70h
|
K70h
|
|
90
|
d90
|
B90*2
|
G90
|
K90
|
|
140
|
80
|
D140
|
d80
|
A140*2
|
B80*2
|
140*3.1
|
60*3.1
|
G80h
|
K80h
|
|
100
|
d100
|
B100*2
|
G100h
|
K100h
|
|
150
|
85
|
D40
|
d85
|
A150*2
|
B85*2
|
150*3.1
|
65*3.1
|
G85
|
K85
|
|
105
|
d105
|
B105*2
|
G105
|
K105
|
|
160
|
90
|
D160
|
d90
|
A160*2
|
B90*2
|
160*3.1
|
70*3.1
|
G90
|
K90
|
|
110
|
d110
|
B110*2
|
G110
|
K110
|
|
180
|
100
|
D180
|
d100
|
A180*2.5
|
B100*2
|
180*5.7
|
80*3.1
|
G100h
|
K100h
|
|
125
|
d125
|
B125*2
|
G125
|
K125
|
|
200
|
110
|
D200
|
d110
|
A200*2.5
|
B110*2
|
200*5.7
|
90*3.1
|
G110
|
K110
|
|
140
|
d140
|
B140*2
|
G140
|
K140
|
|
220
|
125
|
D220
|
d125
|
A220*2.5
|
B125*2
|
220*5.7
|
100*5.7
|
G125
|
K125
|
|
160
|
d160
|
B160*2
|
G160
|
K160
|
|
250
|
140
|
D250
|
d140
|
A250*2.5
|
B140*2
|
250*5.7
|
110*5.7
|
G140
|
K140
|
|
180
|
d180
|
B180*2.5
|
G180
|
K180
|
|
320
|
180
|
D320
|
d180
|
A320*2.5
|
B180*2
|
320*5.7
|
150*5.7
|
G180
|
K180
|
|
220
|
d220
|
B220*2.5
|
G220
|
K220
|
注：1.表中YJ※※※-87為本廠標準。
2.表中1.3.5項為孔用密封件，其余為軸用密封件。
3.用戶根據需要，對照“型號說明”寫出連接方式編號（即“型號說明”中后4為數字）然后按活塞桿端得連接方式查閱圖一至圖四，確定需要的結構形式，缸徑、速比行程，查閱表6至表9，確定外形安裝連接尺寸，需要活塞桿端連接方式1、2種結構形式，只需要將3、4項中的耳環去掉即可。
4.訂貨時應寫出完整的型號及行程、安裝距。
注：用戶所需安裝距，不相同時則必須寫出安裝距，安裝距L37、L36、L34只給出了選擇范圍，用戶選用時，應在表6至表9中規定范圍。
舉例： 某用戶需要的液壓缸，缸蓋連接方式為內卡鍵，缸筒為鉸軸連接，活塞桿端為外螺紋桿頭耳環帶襯套，缸頭端帶緩沖，油口連接方式為內螺紋，缸徑為ф100，桿徑為ф55，行程為1000，安裝距L33=800，其訂貨用的型號及行程安裝距為：
3.選型核對：
用戶選型完后，請將選用的主參數（缸徑、活塞桿徑）及連接方式與規格表進行核對，以免選型差錯。
|
