CD/CG250、350系列重載液壓缸
本系列液壓缸是由14種缸徑，分別按兩種速比組成28種規格的單活塞雙作用差動油缸。另外缸頭法蘭、中間軸銷和底座安裝三種還可作成雙活塞雙作用等速油缸，再加上有無緩沖與上述28種規格組成384個品種。其安裝形式和尺寸符合德國鋼廠和ISO3320標準，特別適合環境惡劣、重載的工作狀態。廣泛應用于鋼鐵、鑄造、鍛造、及機械制造等工業部門。
工作條件：工作壓力MPa：25、35
工作介質：礦物油、磷酸油和水一乙二醇
工作溫度°C：-30~+100 介質粘度cst：2.8~380 速度m/s：0.5（采用特殊密封可達到15）

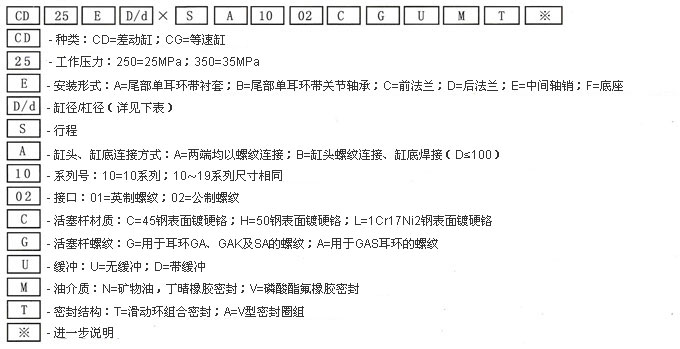

型號 選擇
|
250
|
350
|
缸徑D
|
桿徑d
|
速比w
|
D/d
|
250
|
350
|
缸徑D
|
桿徑d
|
速比w
|
D/d
|
|
√
|
|
40
|
20
|
1.3
|
40/20
|
√
|
|
160
|
100
|
1.6
|
160/100
|
|
√
|
√
|
28
|
2
|
40/28
|
√
|
√
|
110
|
2
|
160/110
|
|
√
|
|
50
|
28
|
1.4
|
50/28
|
√
|
|
180
|
110
|
1.6
|
180/110
|
|
√
|
√
|
35
|
2
|
50/35
|
√
|
√
|
125
|
2
|
180/125
|
|
√
|
|
63
|
35
|
1.4
|
63/35
|
√
|
|
200
|
125
|
1.6
|
200/150
|
|
√
|
√
|
45
|
2
|
63/45
|
√
|
√
|
140
|
2
|
200/140
|
|
√
|
|
80
|
45
|
1.4
|
80/45
|
√
|
|
220
|
140
|
1.6
|
220/140
|
|
√
|
√
|
55
|
2
|
80/55
|
√
|
√
|
160
|
2
|
220/160
|
|
√
|
|
100
|
55
|
1.4
|
100/55
|
√
|
|
250
|
160
|
1.6
|
250/160
|
|
√
|
√
|
70
|
2
|
100/70
|
√
|
√
|
180
|
2
|
250/180
|
|
√
|
|
125
|
70
|
1.4
|
125/70
|
√
|
|
280
|
180
|
1.6
|
280/180
|
|
√
|
√
|
90
|
2
|
125/90
|
√
|
√
|
200
|
2
|
280/200
|
|
√
|
|
140
|
90
|
1.6
|
140/90
|
√
|
|
320
|
200
|
1.6
|
320/200
|
|
√
|
√
|
100
|
2
|
140/100
|
√
|
√
|
220
|
2
|
320/220
|
CD/CG250、350系列重載液壓缸技術參數
規格/技術參數
|
缸徑
D（mm）
|
桿徑
d（mm）
|
速比w
|
活塞面積（cm2）
|
理論輸出力（KN）
|
******行程
|
|
5MPa
|
10 MPa
|
25 MPa
|
35 MPa
|
|
無桿腔
|
有桿腔
|
推力
|
拉力
|
推力
|
拉力
|
推力
|
拉力
|
推力
|
拉力
|
|
40
|
20
|
1.3
|
12.57
|
9.42
|
6.28
|
4.71
|
12.57
|
9.42
|
31.42
|
23.56
|
43.98
|
32.99
|
2000
|
|
28
|
2
|
6.41
|
3.20
|
6.41
|
16.02
|
22.43
|
|
50
|
28
|
1.4
|
19.63
|
13.48
|
9.82
|
6.74
|
19.63
|
13.48
|
49.09
|
33.69
|
68.72
|
47.17
|
3000
|
|
35
|
2
|
10.01
|
5.01
|
10.01
|
25.03
|
35.05
|
|
63
|
35
|
1.4
|
31.17
|
21.55
|
15.59
|
10.78
|
31.17
|
21.55
|
77.93
|
53.88
|
109.10
|
75.43
|
4000
|
|
45
|
2
|
15.27
|
7.63
|
15.27
|
38.17
|
53.44
|
|
80
|
45
|
1.4
|
50.27
|
34.36
|
25.13
|
17.18
|
50.27
|
34.36
|
125.66
|
85.90
|
175.93
|
120.26
|
6000
|
|
55
|
2
|
26.51
|
13.25
|
26.51
|
66.27
|
92.78
|
|
100
|
55
|
1.4
|
78.54
|
54.78
|
39.27
|
27.39
|
78.54
|
54.78
|
196.35
|
136.95
|
274.89
|
191.74
|
8000
|
|
70
|
2
|
40.06
|
20.03
|
40.06
|
100.14
|
140.19
|
|
125
|
70
|
1.4
|
122.72
|
84.23
|
61.36
|
42.12
|
122.72
|
84.23
|
306.80
|
210.58
|
429.51
|
294.82
|
|
90
|
2
|
59.10
|
29.55
|
59.10
|
147.75
|
206.85
|
|
140
|
90
|
1.6
|
153.94
|
90.32
|
76.97
|
45.16
|
153.94
|
90.32
|
384.85
|
225.80
|
538.78
|
316.12
|
10000
|
|
100
|
2
|
75.40
|
37.70
|
75.40
|
188.50
|
263.89
|
|
160
|
100
|
1.6
|
201.06
|
122.52
|
100.53
|
61.26
|
201.06
|
122.52
|
502.65
|
306.31
|
703.72
|
428.83
|
|
110
|
2
|
106.03
|
53.01
|
106.03
|
265.07
|
371.10
|
|
180
|
110
|
1.6
|
254.47
|
159.44
|
127.23
|
79.72
|
254.47
|
159.44
|
636.17
|
398.59
|
890.64
|
558.03
|
|
125
|
2
|
131.75
|
65.88
|
131.75
|
329.38
|
461.13
|
|
200
|
125
|
1.6
|
314.16
|
191.44
|
157.08
|
95.72
|
314.16
|
191.44
|
785.40
|
478.60
|
1099.56
|
670.04
|
|
140
|
2
|
160.22
|
80.11
|
160.22
|
400.55
|
560.77
|
|
220
|
140
|
1.6
|
380.13
|
226.19
|
190.07
|
113.10
|
380.13
|
226.19
|
950.33
|
565.49
|
1330.46
|
791.68
|
|
160
|
2
|
179.07
|
89.54
|
179.07
|
447.68
|
626.75
|
|
250
|
160
|
1.6
|
490.87
|
289.81
|
245.44
|
144.91
|
490.87
|
289.81
|
1227.18
|
724.53
|
1718.06
|
1014.34
|
|
180
|
2
|
236.40
|
118.20
|
236.40
|
591.01
|
827.42
|
|
280
|
180
|
1.6
|
615.75
|
361.28
|
307.88
|
180.64
|
615.75
|
361.28
|
1539.38
|
903.21
|
2155.13
|
1264.49
|
|
200
|
2
|
301.59
|
150.80
|
301.59
|
753.98
|
1055.58
|
|
320
|
200
|
1.6
|
804.25
|
490.09
|
402.12
|
245.04
|
804.25
|
490.09
|
2010.62
|
1225.22
|
2814.87
|
1715.31
|
|
220
|
2
|
424.12
|
212.06
|
424.12
|
1060.29
|
1484.40
|
工作條件
工作壓力MPa：CD/CG250 25；CD/CG350 35
工作溫度℃：-30~+100
工作介質：礦物油、磷酸油和水一乙二醇運動速度m/s：0.5（采用特殊密封可達到15）
工作介質粘度cst：2.8~380 缸頭與缸筒螺紋連接時CD250、D350系列螺紋釘緊固力矩
|
系列
|
活塞直徑
|
40
|
50
|
63
|
80
|
100
|
125
|
140
|
160
|
180
|
200
|
220
|
250
|
280
|
320
|
|
CD250
|
頭部和底部N.m
|
20
|
40
|
100
|
100
|
250
|
490
|
490
|
1260
|
1260
|
1710
|
1710
|
2310
|
2970
|
2970
|
|
密封蓋N.m
|
-
|
-
|
-
|
-
|
-
|
30
|
30/60
|
60
|
60
|
60
|
250
|
250
|
250
|
250
|
|
CD350
|
頭部和底部N.m
|
30
|
60
|
100
|
250
|
490
|
850
|
1260
|
1260
|
1710
|
2310
|
2310
|
3390
|
3850
|
4770
|
|
密封蓋N.m
|
-
|
-
|
-
|
-
|
-
|
60
|
100
|
100
|
100
|
250
|
250
|
250
|
250
|
250
|
CD/CG250、350系列重載液壓缸外形尺寸

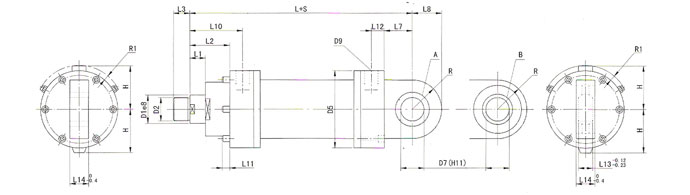

CD250A、CD250B系列差動重載液壓缸外形尺寸
CD250A CD250B
尾部單耳環帶滑動軸承 尾部單耳環帶聯節軸承
|
缸徑D
|
40
|
50
|
63
|
80
|
100
|
125
|
140
|
160
|
180
|
200
|
220
|
250
|
|
桿徑d
|
20/
28
|
28/
35
|
35/
45
|
45/
55
|
55/
70
|
70/
90
|
90/
100
|
100/
110
|
110/
125
|
125/
140
|
140/
160
|
160/
180
|
|
D1
|
55
|
68
|
75
|
95
|
115
|
135
|
155
|
180
|
200
|
215
|
245
|
280
|
|
CD250A、
CD250B
|
D2
|
A
|
M18*
2
|
M24*
2
|
M30*
2
|
M39*
3
|
M50*
3
|
M64*
3
|
M80*
3
|
M90*
3
|
M100*
3
|
M110*
4
|
M120*
4
|
M120*
4
|
|
G
|
M16*
1.5
|
M22*
1.5
|
M28*
1.5
|
M35*
1.5
|
M45*
1.5
|
M58*
1.5
|
M65*
1.5
|
M80*
2
|
M100*
2
|
M110*
2
|
M120*
3
|
M120*
3
|
|
D5
|
85
|
105
|
120
|
135
|
165
|
200
|
220
|
265
|
290
|
310
|
355
|
395
|
|
D7
|
25
|
30
|
35
|
40
|
50
|
60
|
70
|
80
|
90
|
100
|
110
|
110
|
|
D9
|
O1
|
1/2″
BSP
|
1/2″
BSP
|
3/4″
BSP
|
3/4″
BSP
|
1″
BSP
|
1?″
BSP
|
1?″
BSP
|
1?″
BSP
|
1?″
BSP
|
1?″
BSP
|
1?″
BSP
|
1?″
BSP
|
|
O2
|
M22*
1.5
|
M22*
1.5
|
M27*
2
|
M27*
2
|
M33*
2
|
M42*
2
|
M48*
2
|
M48*
2
|
M48*
2
|
M48*
2
|
M48*
2
|
M48*
2
|
|
L
|
252
|
265
|
302
|
330
|
385
|
447
|
490
|
550
|
610
|
645
|
750
|
789
|
|
L1
|
17
|
21
|
25
|
15.5
|
33
|
32
|
37/33
|
40
|
40/37
|
40
|
25
|
25
|
|
L2
|
54
|
58
|
67
|
65
|
85
|
97
|
105
|
120
|
130
|
135
|
155
|
165
|
|
L3
|
A
|
30
|
35
|
45
|
55
|
75
|
95
|
110
|
120
|
140
|
150
|
160
|
160
|
|
G
|
16
|
22
|
28
|
35
|
45
|
58
|
65
|
80
|
100
|
110
|
120
|
120
|
|
L7(A10/
B10)
|
32.5
|
37.5
|
45
|
52.5/50
|
60
|
70
|
75
|
85
|
90
|
115
|
125
|
140
|
|
L8
|
27.5
|
32.5
|
40
|
50
|
62.5
|
70
|
82
|
95
|
113
|
125
|
142.5
|
160
|
|
L10
|
76
|
80
|
89.5
|
86
|
112.5
|
132
|
145
|
160
|
175
|
180
|
225
|
235
|
|
L11
|
8
|
10
|
12
|
12
|
16
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
L12
|
20.5
|
20.5
|
22.5
|
32.5
|
32.5
|
35
|
40
|
40
|
55
|
40
|
70
|
70
|
|
L14
|
23
|
28
|
30
|
35
|
40
|
50
|
55
|
60
|
65
|
70
|
80
|
80
|
|
H
|
45
|
55
|
63
|
70
|
82.5
|
103
|
112.5
|
132.5
|
147.5
|
157.5
|
180
|
200
|
|
R
|
27.5
|
32.5
|
40
|
50
|
62.5
|
65
|
77
|
88
|
103
|
115
|
132.5
|
150
|
|
R1(A10/
B10)
|
7/16
|
2/14
|
2/9
|
1.5/5
|
-/11.5
|
4/-
|
-
|
27.5/-
|
18/-
|
20/-
|
-
|
-
|
|
CD250B
|
L13
|
20
|
22
|
25
|
28
|
35
|
44
|
49
|
55
|
60
|
70
|
70
|
70
|
|
CD250A、
CD250B
|
系數X
|
5
|
7.5
|
13
|
18
|
34
|
76
|
99
|
163
|
229
|
275
|
417
|
571
|
|
系數Y
|
0.11/
0.015
|
0.015/
0.019
|
0.020/
0.024
|
0.030/
0.039
|
0.050/
0.06o
|
0.078/
0.092
|
0.105/
0.122
|
0.136/
0.156
|
0.170/
0.192
|
0.220/
0.246
|
0.262/
0.299
|
0.346/
0.387
|
|
重量kg
|
M=X+Y*S
|
注：1.A10型用螺紋連接缸底，適用于所有尺寸的缸徑。
2.B10型用焊接缸底，只用在D≤100的缸徑。
3.缸頭外側采用密封蓋，僅用于D≥125的缸徑。
4.缸頭外側采用活塞桿導向套，僅用于D≤100的缸徑。
5.缸頭、缸底與缸筒螺紋連接時，當缸徑D≤100時，螺釘頭均露在法蘭外，當缸徑D>100時，螺釘頭凹入缸底法蘭內。
6.單向節流閥和排氣閥與水平線夾角θ：CD350系列：缸徑D≤200，θ=30°，缸徑≥220，θ=45°，CD250系列：除缸徑=320，θ=45°，其余均為30°。
7.以下表格均與此表注同。
|
